Как обозначаются редукторы

Редукторы общепромышленной серии имеют унифицированную систему условных обозначений. Благодаря этому, по маркировке из нескольких букв и цифр можно узнать тип редуктора и его основные технические характеристики. Рассмотрим схему обозначения подробно. Первая буква индекса — тип передачи. Например: «Ц» — цилиндрический, или «Ч» — червячный. Из этого правила маркировки много исключений. Например, очень распространенные в промышленности редукторы серии «РМ», расшифровываются как «Редуктор цилиндрический горизонтальный». Для червячных редукторов первая буква в индексе «Ч». Например: «Ч-200», «Ч-100».

Редукторы червячные

Маркировка указывает межосевое расстояние в мм. Например – РМ-650, указывает на мощный цилиндрический редуктор с межосевым расстоянием 650 мм. Межосевое расстояние определяет размер шестерен, величину их зубьев и, соответственно, допустимую нагрузку на выходном валу. Редукторы наибольшей мощности требуются в металлургии. Общепромышленная серия рассчитывается на малую и среднюю мощность. Типовое межосевое расстояние — 150-250 мм.

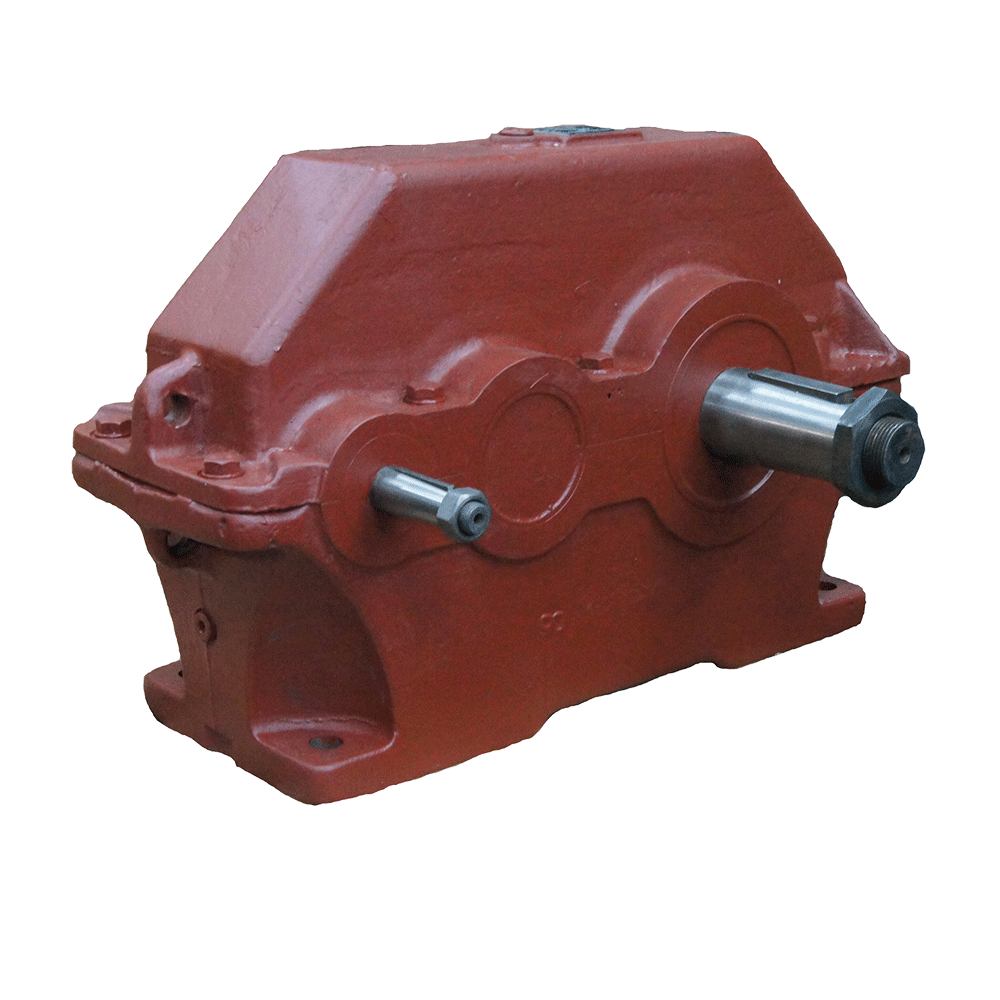

Редукторы цилиндрические

Передаточное число – важнейшая характеристика редуктора. Она тоже обозначается в маркировке. Например — «КЦ2-180-56» расшифровывается как: коническо-цилиндрический, двухступенчатый с межосевым расстоянием 180 мм и передаточным числом 56. Короткая маркировка редуктора при правильной расшифровке содержит много информации. Производители редукторов на заказ указывают в своих каталогах возможные варианты именно таким образом.

Довольно часто используются мотор-редукторы, когда в одном корпусе с шестернями наводится электродвигатель. Такая схема обеспечивает экономию материалов и снижение конечной стоимости промышленного оборудования. В индексе добавляется буква «М», например «ЗМП40», что расшифровывается как: мотор редуктор с межосевым расстоянием 40 мм модернизированный. Буквенно-цифровой индекс может быть длинным, и включать в себя диаметр входного и выходного вала, скорость вращения, передаточное число и климатическое исполнение.

Маркировка климатического исполнения

В отличие от других букв индекса маркировка климатического исполнения всегда указывается в общепринятой системе обозначений. Наиболее частое исполнение для общепромышленный редукторов — «У2». Буква — «У» — умеренный климат. «2» — категория зоны эксплуатации под навесом в не отапливаемых помещениях, и любых местах, защищенных от атмосферных осадков.
